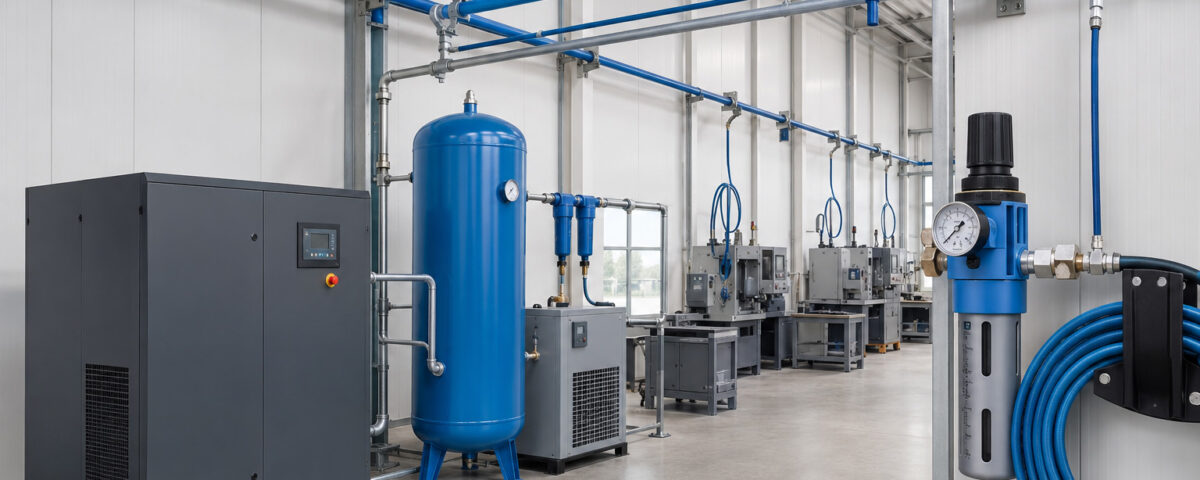

El aire comprimido también debe llegar correctamente hasta el punto de uso

El aire comprimido está presente en una gran variedad de procesos industriales. Se utiliza para accionar cilindros y actuadores, alimentar herramientas neumáticas, operar válvulas, participar en sistemas automatizados y realizar numerosas tareas dentro de una planta. Sin embargo, disponer de un compresor adecuado no garantiza por sí mismo que toda la instalación funcione eficientemente.

Entre la generación del aire y el equipo que finalmente lo utiliza existe un elemento fundamental: la red de aire comprimido.

El diseño y la instalación de esta red influyen en la presión disponible, las pérdidas de energía, la presencia de humedad, la estabilidad de los equipos neumáticos y la facilidad con la que el sistema puede mantenerse o ampliarse.

Una red mal planteada puede provocar que determinados equipos trabajen con una presión insuficiente, mientras que otros reciben condiciones diferentes. También puede favorecer fugas, acumulación de condensados o caídas de presión que terminan afectando el funcionamiento general.

En Emisa, las instalaciones neumáticas forman parte de las soluciones industriales que pueden integrarse con maquinaria y sistemas de automatización. Comprender cómo funciona una red de aire comprimido ayuda a tomar mejores decisiones antes de instalarla, modificarla o ampliar su capacidad.

No se trata solamente de llevar una tubería de un punto a otro

A primera vista, una instalación neumática puede parecer sencilla: existe un punto donde se genera el aire comprimido y una serie de tuberías que lo conducen hacia diferentes máquinas.

En la práctica intervienen muchas más variables.

Cada tramo de tubería, cambio de dirección, conexión y componente genera cierta resistencia al paso del aire. Conforme aumenta el recorrido y la demanda, estas condiciones pueden provocar pérdidas de presión.

Por esta razón, el diseño debe partir de las necesidades reales de consumo.

No es lo mismo alimentar una sola herramienta neumática que una línea de producción con numerosos cilindros, válvulas y equipos funcionando simultáneamente.

También es necesario considerar qué ocurrirá en los momentos de mayor demanda.

Una instalación puede funcionar correctamente cuando solamente están activos algunos equipos y presentar problemas cuando diferentes procesos requieren aire al mismo tiempo.

Por ello, una instalación de aire comprimido industrial debe analizarse como un sistema completo.

El diámetro de las tuberías influye en el desempeño

Uno de los factores importantes en una red neumática es el diámetro de la tubería.

Cuando el diámetro resulta insuficiente para el caudal requerido, la velocidad del aire aumenta y pueden producirse mayores pérdidas de presión.

Esto puede ocasionar que el equipo ubicado cerca del inicio de la red opere adecuadamente, mientras que las máquinas situadas en zonas más alejadas reciban una presión menor.

El problema no siempre se soluciona aumentando la presión del compresor.

De hecho, elevar innecesariamente la presión de generación puede incrementar el consumo energético sin resolver la causa principal del problema.

El dimensionamiento debe considerar factores como el caudal requerido, la longitud del recorrido, la cantidad de puntos de consumo y las pérdidas aceptables.

Además, cuando se prevé una futura ampliación de la planta, conviene valorar si la red tendrá capacidad suficiente para alimentar nuevos equipos.

Diseñar pensando únicamente en el consumo actual puede obligar a realizar modificaciones importantes posteriormente.

La longitud y el recorrido también cuentan

Una red excesivamente larga o con recorridos poco eficientes puede aumentar las pérdidas.

Por eso resulta conveniente estudiar la ubicación de los principales puntos de consumo antes de definir por dónde pasarán las tuberías.

Los recorridos deben responder a las características reales de la planta.

También es importante evitar, cuando sea posible, cambios innecesarios de dirección y configuraciones que dificulten posteriormente el mantenimiento.

Esto no significa que una instalación deba seguir siempre la distancia más corta. Existen otros factores como accesibilidad, estructuras, maquinaria, instalaciones eléctricas y zonas de circulación.

El objetivo es encontrar un recorrido que permita distribuir el aire eficientemente sin interferir con otros sistemas.

La coordinación entre diferentes especialidades resulta especialmente importante en plantas donde conviven redes neumáticas industriales, canalizaciones eléctricas, tuberías de proceso y estructuras.

¿Está ampliando su planta o instalará maquinaria que necesita alimentación neumática? Puede consultar con Emisa las necesidades de su proyecto para analizar la instalación o adecuación de la red de aire comprimido antes de conectar los nuevos equipos.

Existen diferentes configuraciones para distribuir aire comprimido.

Una red puede desarrollarse mediante una línea principal con derivaciones o utilizar configuraciones en las que el aire tenga más de un camino para llegar a determinados puntos.

Los sistemas en anillo son utilizados en diversas instalaciones industriales porque permiten alimentar diferentes zonas desde más de una dirección.

Esto puede contribuir a reducir determinadas caídas de presión y ofrecer mayor flexibilidad frente a cambios en la demanda.

Sin embargo, ninguna configuración es automáticamente la mejor para todas las plantas.

La elección depende del tamaño de las instalaciones, ubicación de los equipos, consumos y posibilidades de crecimiento.

Por eso es importante evitar copiar una distribución simplemente porque funcionó en otra empresa.

Cada red neumática industrial debe responder a las condiciones de su propia operación.

El condensado es un factor que no debe ignorarse

El aire atmosférico contiene humedad.

Durante el proceso de compresión y enfriamiento, parte de esa humedad puede transformarse en condensado.

Si no se gestiona correctamente, el agua puede avanzar por la instalación y llegar a determinados componentes o acumularse en zonas de la red.

Esto puede favorecer corrosión, afectar equipos y generar problemas de funcionamiento.

Por ello, el tratamiento del aire y el manejo del condensado forman parte de una instalación correctamente planteada.

Dependiendo del sistema pueden intervenir separadores, secadores, filtros y sistemas de drenaje.

También debe prestarse atención al diseño físico de las tuberías.

Determinadas configuraciones pueden facilitar que el condensado se dirija hacia puntos donde pueda ser eliminado en lugar de desplazarse hacia los equipos.

La calidad del aire requerida dependerá de la aplicación. Algunos procesos pueden tolerar determinadas condiciones, mientras que otros necesitan aire con características más controladas.

Las derivaciones hacia las máquinas deben planearse

La conexión entre la línea principal y cada máquina es otro punto importante.

No basta con acercar una tubería y realizar una conexión.

Debe analizarse el consumo del equipo, la presión requerida, la ubicación del punto de conexión y los elementos necesarios para acondicionar el aire antes de ingresar a la máquina.

En muchos sistemas neumáticos pueden encontrarse componentes destinados al filtrado y regulación.

Estos elementos permiten adaptar las condiciones del suministro a las necesidades de los equipos.

Además, las derivaciones deben instalarse pensando en su accesibilidad.

Una válvula situada en un lugar difícil de alcanzar puede complicar operaciones que deberían ser sencillas.

Cuando una máquina necesita mantenimiento, resulta útil poder aislar su alimentación neumática sin afectar innecesariamente otras áreas de producción.

Las fugas pequeñas también cuestan

Uno de los problemas más frecuentes en los sistemas de aire comprimido son las fugas.

Una fuga puede parecer insignificante cuando solamente se escucha un pequeño escape de aire. Sin embargo, si permanece durante horas, días o meses, representa aire que fue comprimido utilizando energía pero nunca llegó a realizar trabajo útil.

Además, una planta puede acumular numerosas fugas pequeñas en conexiones, mangueras, válvulas y componentes.

El efecto conjunto puede ser considerable.

Por esta razón, la eficiencia de una red de aire comprimido industrial no depende únicamente de su diseño inicial.

También necesita inspección y mantenimiento.

Detectar fugas, revisar conexiones y corregir componentes deteriorados ayuda a conservar las condiciones de operación.

Cuando existe una pérdida generalizada de presión, antes de asumir que se necesita un compresor de mayor capacidad conviene comprobar el estado de la red y determinar si parte del aire se está perdiendo.

Presión adecuada no significa presión máxima

Existe una idea frecuente de que aumentar la presión siempre mejora el desempeño.

No necesariamente.

Cada sistema debe trabajar dentro de las condiciones requeridas por los equipos.

Generar y mantener presiones superiores a las necesarias puede representar un consumo energético adicional y aumentar las pérdidas a través de fugas.

Por eso conviene conocer qué presión necesitan realmente las diferentes máquinas.

También es importante analizar las caídas que ocurren entre el punto de generación y los consumidores.

Si un equipo necesita determinada presión y la red pierde una cantidad importante durante el recorrido, el problema puede encontrarse en el dimensionamiento, las restricciones o las condiciones de la instalación.

Una instalación neumática eficiente busca proporcionar las condiciones necesarias en los puntos de consumo sin recurrir innecesariamente a presiones excesivas.

Si sus equipos presentan variaciones de presión, falta de fuerza en actuadores o diferencias entre distintas zonas de la planta, puede preguntar a Emisa por nuestros servicios de instalaciones neumáticas y adecuación de redes industriales para revisar qué modificaciones puede requerir su operación.

La ubicación de válvulas facilita el mantenimiento

Una red industrial también debe pensarse para los momentos en los que algo necesite modificarse o repararse.

Las válvulas de aislamiento permiten separar determinadas zonas.

Esto puede resultar útil cuando se realiza mantenimiento en una máquina, se incorpora una nueva derivación o se interviene un sector específico de la red.

Sin una correcta sectorización, una reparación relativamente pequeña podría requerir detener el suministro de aire de una zona mucho mayor.

Por ello, durante el diseño conviene identificar áreas productivas, grupos de máquinas y puntos estratégicos donde pueda ser conveniente disponer de aislamiento.

Esta organización aporta flexibilidad al sistema.

Además, es importante que las válvulas sean accesibles e identificables.

Un componente que existe pero que resulta difícil localizar o accionar pierde buena parte de su utilidad durante una intervención.

Pensar en futuras ampliaciones

Las plantas industriales cambian constantemente.

Se incorporan máquinas, aumentan las capacidades productivas y aparecen nuevos procesos.

Una red neumática que originalmente atendía cinco equipos puede terminar alimentando muchos más.

Por eso conviene considerar desde el inicio las posibilidades razonables de crecimiento.

Esto puede influir en el dimensionamiento de líneas principales, distribución y ubicación de determinados puntos de conexión.

También es útil documentar la red.

Conocer recorridos, diámetros, válvulas y puntos de consumo facilita futuras modificaciones.

Cuando no existe esta información, cada ampliación puede convertirse en una exploración de lo que fue instalado anteriormente.

La planeación no elimina la necesidad de realizar cambios en el futuro, pero puede hacerlos más sencillos.

La instalación debe coordinarse con la maquinaria

Las redes neumáticas no funcionan de manera aislada.

Forman parte de una infraestructura industrial donde también existen máquinas, estructuras, instalaciones eléctricas y sistemas mecánicos.

Cuando se instala nueva maquinaria, es conveniente analizar simultáneamente sus necesidades de alimentación.

Esto evita que el equipo sea posicionado primero y después se descubra que la red neumática necesita un recorrido complicado para llegar hasta él.

Lo mismo ocurre durante una redistribución de planta.

Mover una máquina puede cambiar las distancias y condiciones de su suministro.

Por eso, las instalaciones neumáticas para maquinaria industrial deben coordinarse con el layout y el posicionamiento de los equipos.

Una red eficiente se diseña pensando en todo el sistema

El funcionamiento adecuado de una red de aire comprimido depende de múltiples factores que están relacionados entre sí.

El consumo de los equipos determina el caudal necesario; el caudal influye en el dimensionamiento; las distancias y accesorios afectan las pérdidas de presión; la humedad obliga a considerar tratamiento y drenaje; mientras que el crecimiento futuro puede modificar las necesidades originales.

A esto se suman las fugas y el mantenimiento.

Por esta razón, mejorar una red neumática no consiste simplemente en cambiar tuberías o aumentar la presión.

Es necesario observar el sistema completo y determinar dónde se encuentran las oportunidades de mejora.

Conceptos como redes de aire comprimido, instalaciones neumáticas industriales, tubería para aire comprimido, distribución de aire comprimido, caídas de presión, fugas de aire comprimido y automatización neumática forman parte de una misma infraestructura cuyo objetivo final es suministrar aire en las condiciones necesarias para que los equipos puedan operar correctamente.

Una red bien planteada también debe ser accesible, organizada y capaz de adaptarse a las necesidades de la planta.
